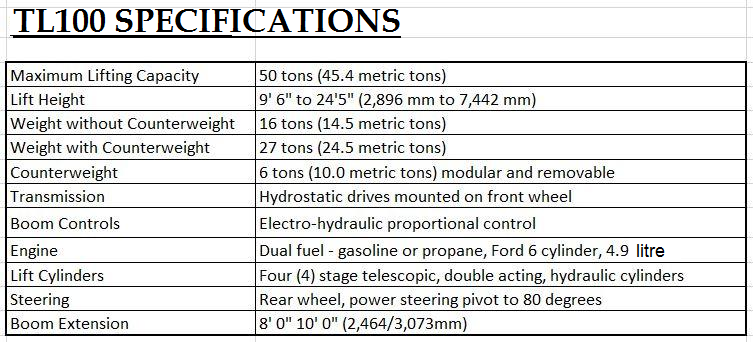

TL100

Speed Specifications

Travel speed (with/without load)                              0-108 f/min (0-32.9 m/min)

Lift speed (with/without load):                        34 in/min (86.3 cm/min)

Lower speed (with/without load):                   27 in/min (53.3 cm/min)

Counterweight In:                                           Achieved in 35 sec.

Counterweight Out:                                        Achieved in 21 sec.

Boom Extension:                                            Achieved in 120 sec.

Boom Retraction:                                           Achieved in 117 sec.

Weight Specifications

Without Counterweight:                                   32,000 lbs. (14,515 kg)

With Fork Buttress:                                          33,000 lbs. (14,969 kg)

Per Fork                                                      2,800 lbs. (1,270 kg)

With All Counterweights:                                  54,000 lbs. (24,597 kg)

Front Axle load without load

No Counterweight, No Buttress:                 18,000 lbs. (8,200 kg)

Rear Axle load without load

No Counterweight:                                      14,000 lbs. (6,350 kg)

Rear Axle load without load

W/Counterweight:                                        36,500 lbs. (16,600 kg)

Floor Loading Weights

With Maximum Load:                                        Front Wheels: 520 psi (35.86 bar)

Without Load                                                     Front Wheels: 90 psi (7.52 bar)

W/Counterweight:                                        Back Wheels: 507 psi (35.0 bar)

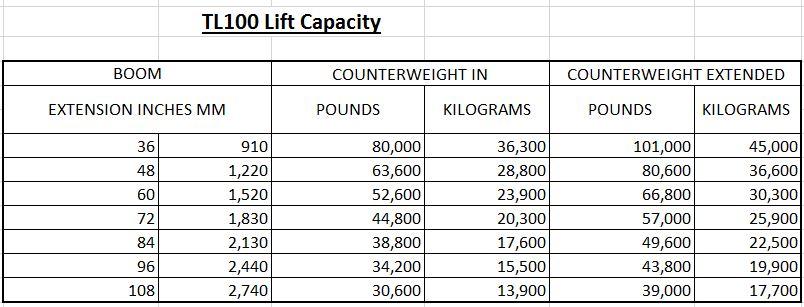

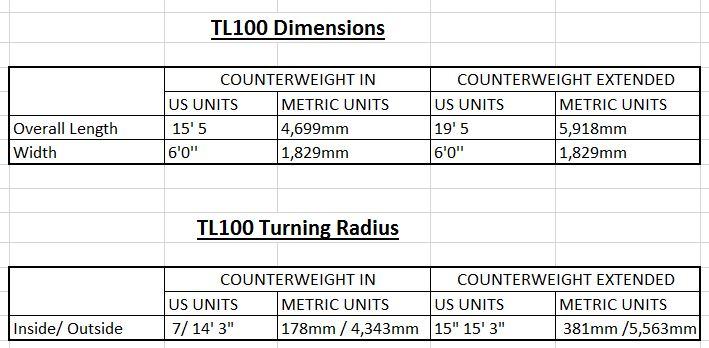

Basic Dimensions

Lift Height:                                                          Min: 100 in (254 cm)

                                                                                      Max: 279 in (709 cm)

Upright Height:                                                    Lowered: 116 in (295 cm)

                                                                                      Extended: 295 in (749 cm)

Length:                                                                W/Counterweight and

                                                                                       Boom Retracted: 191 in (485 cm)

                                                                                       Counterweight Retracted

                                                                                        And Boom Extended: 287 in (729 cm)

                                                                                        W/Counterweight and

                                                                                        Boom Extended: 335 in (851 cm)

Width:                                                                   72 in (182.9 cm)

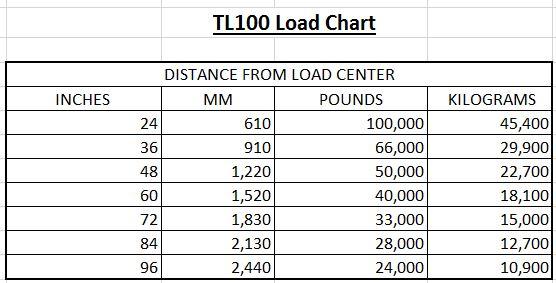

Load Center Distance:                                          Boom In: 12 in (30.5 cm)

 Boom Out: 108 in (274.3 cm)

Turning Radius:                                                     Counterweight Retracted

 Inside: 56 in (142 cm)

 Outside: 200 in (508 cm)

 Counterweight Extended:

 Inside: 80 in. (203 cm)

 Outside: 250 in (635 cm)

Standard Fork Size:                                               4 in x 12 in x 96 in

 (10.2 cm x 30.5 cm x 243.8 cm)

Fork Spread Max:                                                  69.25 in (176 cm)

  Min: 42 in (87.2 cm)

Stability

Gradeability:                                                         Loaded: 8%

Without Load: 20%

Tipping                                                                  Loaded:

 Maximum Height: 3%

 Minimum Height: 10%

 Without Load: 20%

Accessories

Spinner:                                                                Weight: 350 Pounds (159 kg)

 Lifting Capacity: 65 Tons (59 t)

Forks:                                                                    Weight: 2875 Pounds Each (1304 kg)

Lifting Capacity* 50 Tons (45 t)

Fork Stand:                                                           Weight: 1920 Pounds (820 kg)

Spreader Bar:                                                       Weight: 1150 Pounds (521 kg)

 Lift Capacity* 50 Tons (45 t)

Saddle:                                                                  Weight: 250 Pounds (113 kg)

 Lift Capacity: 50 Tons (45 t)

Noise Level

Diesel:                                                                  Operator's seat 84db (a)

5 Feet Away (1,5 m) 80-85db(a)

Gasoline.:                                                             Operator's seat80db(a)

     5 Feet Away (1.5 m) 80-85db(a)

Other

Drawbar Pull:                                                        22,000 lbs.

Unloaded Tractive Force:                                     11,000 lbs.
